- 94 Drucksensoren Arrays in der Handfläche, an jedem Fingerballen und jeder Fingerkuppe sowie an vier Fingerwurzeln erfassen 10 g bis 2.500 g und halten 20 kg ohne Schaden aus.
- 20 Freiheitsgrade, 16 aktiv Der Daumen hat vier angetriebene Gelenke und jeder Finger drei, mit ±22° seitlicher Schwenkung über die vier Finger.
- Rücktreibbare Gelenke, austauschbare Finger Jedes Fingergelenk lässt sich zurücktreiben, was das Training mit Reinforcement Learning reibungslos hält, und jeder der fünf Finger lässt sich einzeln tauschen.
- Bis zu 4,5 kg Greiflast Beim Halten eines runden Gegenstands von 5 cm trägt sie 3,5 kg mit der Handfläche nach unten und 4,5 kg mit der Handfläche nach links, bei 10 N an jeder Fingerkuppe.
- 1.000 Hz über USB 2.0 Gelenk-, Druck-, Temperatur- und IMU-Daten werden mit 1.000 Hz übertragen, und jedes Gelenk nimmt Befehle für Position, Geschwindigkeit, Drehmoment, Steifigkeit und Dämpfung an.
- Für H1 und H1-2 gebaut Diese linke Hand ist die Dex5-1P-Ausführung für die Humanoiden H1 und H1-2 von Unitree und arbeitet mit 24–60 V.
Beschreibung

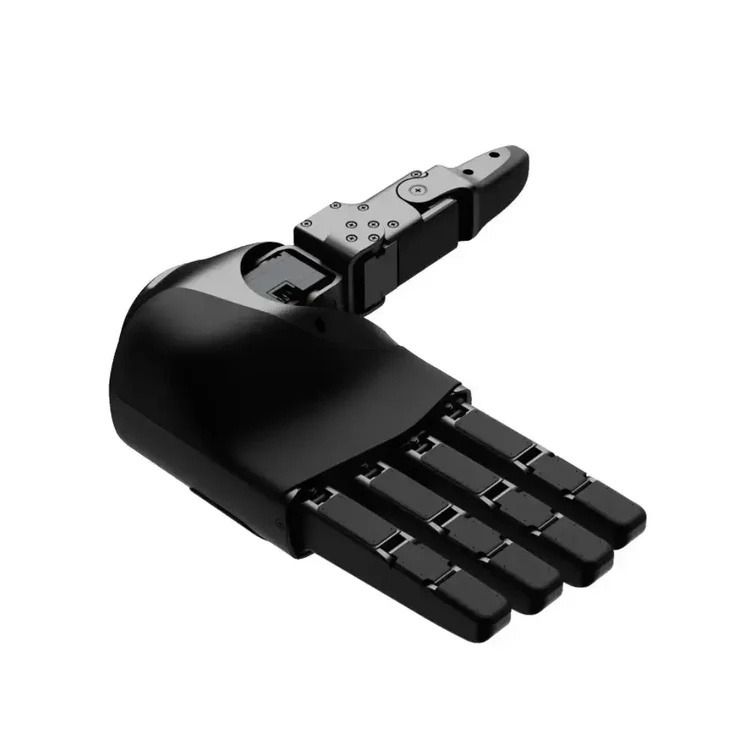

Die Unitree Dex5-1P ist die taktile, geschickte Roboterhand von Unitree mit fünf Fingern, und dies ist die linke Hand für die Humanoiden H1 und H1-2 (Teilenummer DEX5-HANDL). Unitree bietet die Dex5-1 als optionale Hand für den H1-2 an; das P kennzeichnet die Ausführung mit 94 Drucksensoren in Handfläche, Fingerballen, Fingerkuppen und Fingerwurzeln. Sie richtet sich an Besitzer eines H1 oder H1-2, die zu Manipulation forschen oder mit Reinforcement Learning und Imitationslernen arbeiten, und Unitree öffnet die Hand für die Weiterentwicklung durch Teams, die eigene taktile Algorithmen schreiben.
Die Hand hat 20 Freiheitsgrade, davon 16 aktiv: vier im Daumen und drei in jedem Finger, mit ±22° seitlicher Schwenkung über die vier Finger. Zwölf Gelenke nutzen das kraftgeregelte Mikro-Verbundgetriebe von Unitree, das der Hand eine taktile Eigenwahrnehmung gibt, und vier nutzen kraftgeregelte Zahnradgetriebe, angetrieben von Glockenankermotoren mit hochpräzisen Encodern. Jedes Fingergelenk ist rücktreibbar, womit Unitree das Problem der „steifen Hand“ beim Training mit Reinforcement Learning beseitigen will, und jeder der fünf Finger lässt sich einzeln austauschen.
Die Kraft an der Fingerkuppe beträgt 10 N, die Wiederholgenauigkeit der Fingerkuppen ±1 mm, und die Finger schließen sich um Gegenstände ab 10 mm Durchmesser. Beim Halten eines runden, harten Gegenstands von 5 cm trägt die Hand bis zu 3,5 kg mit der Handfläche nach unten und 4,5 kg mit der Handfläche nach links. Ihre Druck-Arrays (2 × 5 in der Handfläche, 2 × 3 an jedem Fingerballen, jeder Fingerkuppe und vier Fingerwurzeln) erfassen 10 g bis 2.500 g und halten 20 kg ohne Schaden aus. Druck und Sensortemperatur kommen im selben USB-2.0-Datenstrom mit 1.000 Hz wie Gelenkposition, Geschwindigkeit, Drehmoment, Temperatur, Spannung, Strom und IMU-Daten. Sie wiegt 1.100 g, misst flach gelegt 217,3 × 127,5 × 72,1 mm und arbeitet mit 24–60 V.
Innerhalb der Dex5-Familie ist die Unitree Dex5-1 dieselbe Hand ohne Drucksensoren, und die Dex5-1P für den Unitree H2 ist separat gelistet. Die Unitree Dex5-S ist eine andere Konstruktion: 22 Freiheitsgrade, alle motorisch angetrieben, bei 620 g und im Maßstab 1:1 zur menschlichen Hand. Für einen zweihändigen H1 oder H1-2 fragen Sie uns nach der passenden rechten Hand, oder vergleichen Sie die übrigen geschickten Roboterhände in unserem Sortiment.
Wichtigste Fähigkeiten
- 94 Drucksensoren: Arrays in der Handfläche, an jedem Fingerballen und jeder Fingerkuppe sowie an vier Fingerwurzeln erfassen 10 g bis 2.500 g und halten 20 kg ohne Schaden aus.
- 20 Freiheitsgrade, 16 aktiv: Der Daumen hat vier angetriebene Gelenke und jeder Finger drei, mit ±22° seitlicher Schwenkung über die vier Finger.
- Rücktreibbare Gelenke, austauschbare Finger: Jedes Fingergelenk lässt sich zurücktreiben, was das Training mit Reinforcement Learning reibungslos hält, und jeder der fünf Finger lässt sich einzeln tauschen.
- Bis zu 4,5 kg Greiflast: Beim Halten eines runden Gegenstands von 5 cm trägt sie 3,5 kg mit der Handfläche nach unten und 4,5 kg mit der Handfläche nach links, bei 10 N an jeder Fingerkuppe.
- 1.000 Hz über USB 2.0: Gelenk-, Druck-, Temperatur- und IMU-Daten werden mit 1.000 Hz übertragen, und jedes Gelenk nimmt Befehle für Position, Geschwindigkeit, Drehmoment, Steifigkeit und Dämpfung an.
- Für H1 und H1-2 gebaut: Diese linke Hand ist die Dex5-1P-Ausführung für die Humanoiden H1 und H1-2 von Unitree und arbeitet mit 24–60 V.
Kauf über Robotix Market
Dieses Gerät wird neu über etablierte Vertriebswege bezogen und weltweit mit der Herstellergarantie geliefert. Der technische Support wird mit dem Servicenetz des Herstellers abgestimmt. Einsatzumfang, Konfiguration und Verantwortlichkeiten für die Inbetriebnahme werden im Rahmen des Angebots vereinbart — der Produktpreis umfasst keine Installation vor Ort.
Offizielle Produktvideos
Funktionen
Technische Daten
| Marke | Unitree Robotics |
|---|---|
| Modell | Dex5-1P (taktil) |
| Teilenummer | DEX5-HANDL |
| Handseite | Links |
| Kompatible Roboter | Unitree H1 und H1-2 |
| Finger | 5, jeder einzeln austauschbar |
| Freiheitsgrade | 20 (16 aktiv, 4 passiv) |
| Aktive Gelenke | Daumen 4; Zeige-, Mittel-, Ring- und kleiner Finger je 3 |
| Getriebe | 12 Gelenke mit kraftgeregeltem Mikro-Verbundgetriebe, 4 Gelenke mit kraftgeregeltem Mikro-Zahnradgetriebe |
| Motoren | Glockenankermotoren mit hochpräzisen Encodern |
| Bewegungsbereiche der Daumengelenke | Gelenk 0: −33,5° bis 39°; Gelenk 1: 0–100°; Gelenk 2: 0–110°; Gelenk 3: 0–92° |
| Bewegungsbereiche der Fingergelenke | Knöchel 0: −22° bis 22°; Knöchel 1: 0–90°; Knöchel 2: 0–95°; Knöchel 3: 0–81° (gekoppelt mit Gelenk 2) |
| Seitliche Schwenkung der vier Finger | ±22° |
| Gewicht | 1.100 g |
| Größe (flach) | 217,3 × 127,5 × 72,1 mm |
| Kraft an der Fingerkuppe | 10 N |
| Wiederholgenauigkeit der Fingerkuppen | ±1 mm |
| Minimaler Greifdurchmesser | 10 mm |
| Greiflast, Handfläche nach unten | Bis zu 3,5 kg (runder, harter Gegenstand von 5 cm, Raumtemperatur) |
| Greiflast, Handfläche nach links | Bis zu 4,5 kg (runder, harter Gegenstand von 5 cm, Raumtemperatur) |
| Drucksensoren | 94 insgesamt |
| Anordnung der Sensor-Arrays | Handfläche 2 × 5; jeder Fingerballen 2 × 3 (× 5); jede Fingerkuppe 2 × 3 (× 5); jede Fingerwurzel 2 × 3 (× 4) |
| Druckerfassungsbereich | 10 g – 2.500 g |
| Maximale Last ohne Schaden | 20 kg |
| Kommunikationsschnittstelle | USB 2.0 |
| Kommunikationsrate | 1.000 Hz |
| Rückmeldung | Gelenkmodus, Position, Geschwindigkeit, Drehmoment und Temperatur; Spannung und Strom; Sensordruck und -temperatur; IMU-Daten |
| Steuerbefehle | Gelenkmodus, Position, Geschwindigkeit, Drehmoment, Steifigkeit und Dämpfung |
| Betriebsspannung | 24–60 V |
| Strom (bei 58 V) | 0,2 A im Ruhezustand, 4 A maximal |
| Betriebstemperatur | −20 bis 60 °C |
| Software | Offen für die Weiterentwicklung, einschließlich taktiler Algorithmen |
Branchen
Häufig gestellte Fragen
Die taktile Roboterhand Unitree Dex5-1P (links) für H1/H1-2 kostet in Ihrem Markt €26.550.
Zwanzig, davon 16 aktiv und 4 passiv. Der Daumen hat vier angetriebene Gelenke und jeder andere Finger drei, und die vier Finger schwenken seitlich um ±22°.

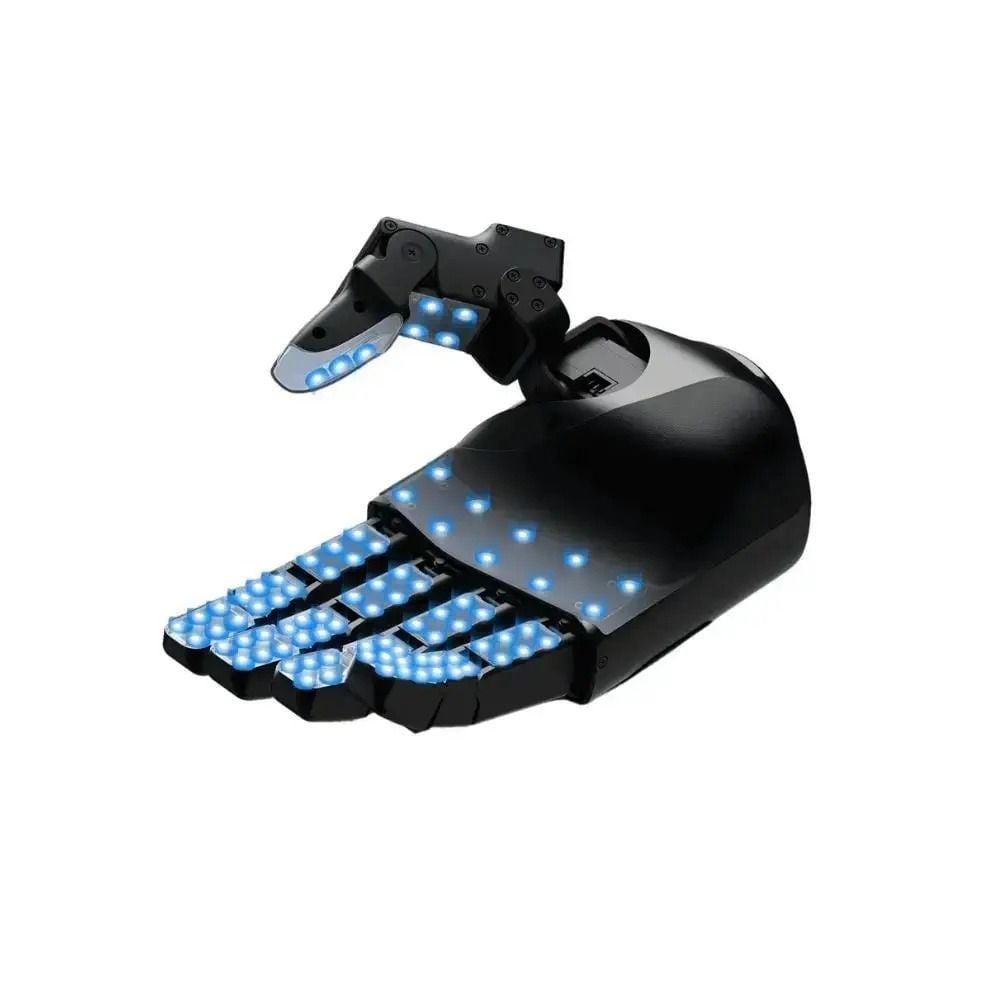

94 Drucksensoren: ein 2 × 5-Array in der Handfläche und 2 × 3-Arrays an jedem Fingerballen, jeder Fingerkuppe und vier Fingerwurzeln. Sie erfassen 10 g bis 2.500 g, halten 20 kg ohne Schaden aus und melden Druck und Sensortemperatur zusammen mit den Gelenkdaten.
Sie wiegt 1.100 g. Beim Halten eines runden, harten Gegenstands von 5 cm trägt sie bis zu 3,5 kg mit der Handfläche nach unten und 4,5 kg mit der Handfläche nach links, und jede Fingerkuppe drückt mit 10 N.

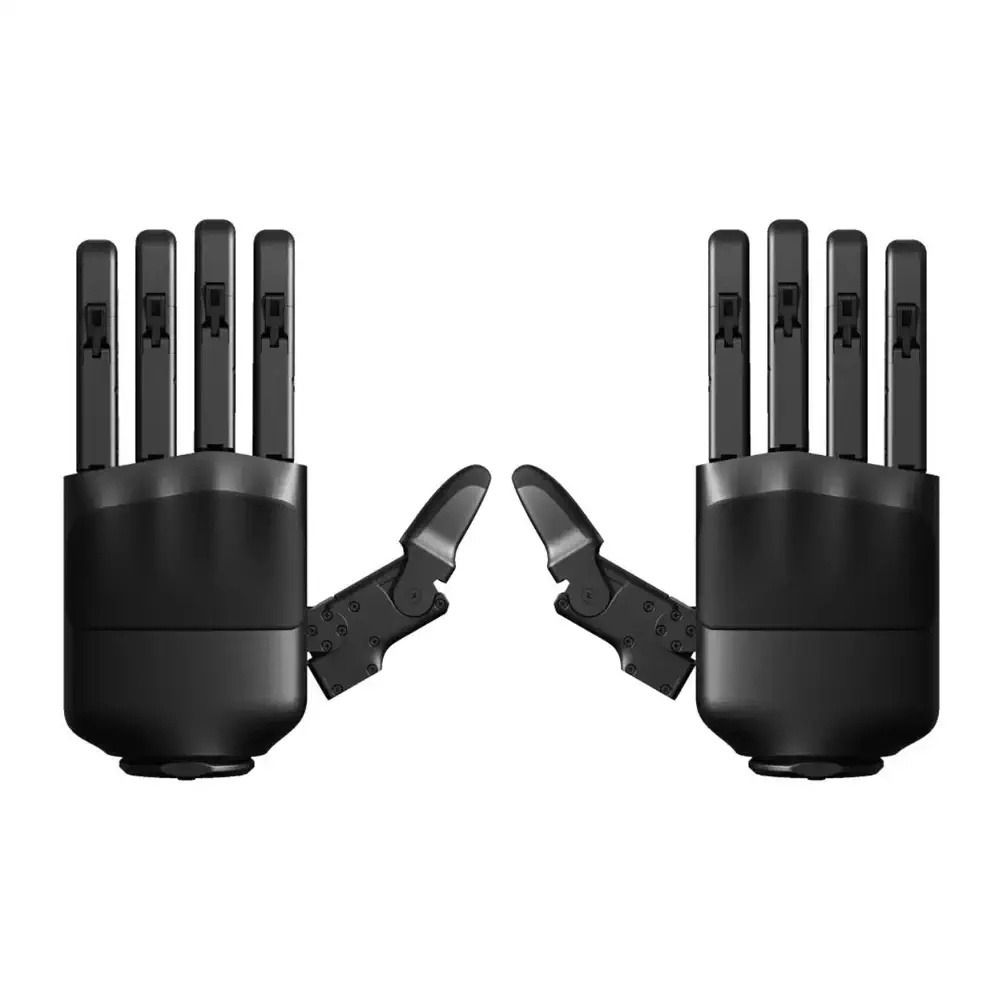

Diese linke Hand ist die Dex5-1P-Ausführung für die Humanoiden H1 und H1-2 von Unitree. Sie wird über USB 2.0 mit 1.000 Hz bei 24–60 V angeschlossen. Für einen zweihändigen Roboter fragen Sie bei Ihrer Bestellung nach der passenden rechten Hand.
Die Dex5-1 ist dieselbe Hand ohne Drucksensoren. Die Dex5-S ist eine andere Konstruktion: 22 Freiheitsgrade, alle motorisch angetrieben, im Maßstab 1:1 zur menschlichen Hand und mit 620 g, wobei taktile Sensorik nur die Dex5-S Pro bietet.
